Как рассчитать усилие пневмоцилиндра

```html

Усилие пневмоцилиндра зависит прежде всего от давления сжатого воздуха и площади, на которую это давление действует. На практике к расчёту добавляют потери на трение, перепады давления, динамику нагрузки и запас. Разберём формулы и выполним пошаговый пример.

После расчёта подходящую модель можно найти в разделе пневмоцилиндров или предварительно подобрать через калькулятор.

Исходные данные

Для расчёта понадобятся:

• требуемая сила на штоке F, Н;
• рабочее давление p у входа цилиндра, МПа или бар;
• диаметр поршня D, мм, если проверяется готовая модель;
• диаметр штока d, мм — для расчёта обратного хода;
• коэффициент запаса k;
• дополнительные силы: трение, вес поднимаемого механизма, сопротивление пружин и направляющих.

Использовать нужно не номинальное давление компрессора, а минимальное давление, доступное у цилиндра во время движения. Оно может быть ниже из-за потерь в трубопроводе, фильтре, регуляторе, распределителе и фитингах.

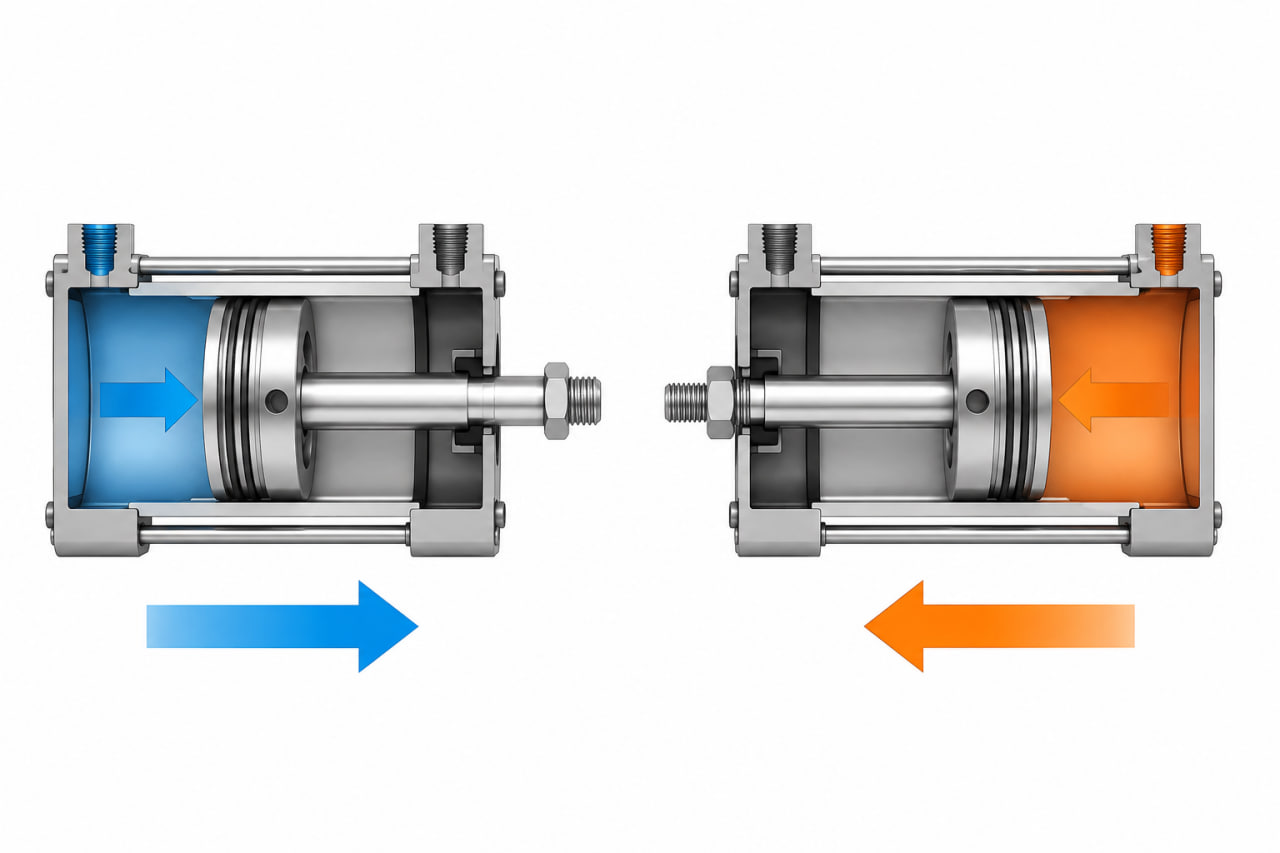

Формула усилия при выдвижении штока

На прямом ходе давление действует на всю площадь поршня:

A₁ = π × D² / 4

F₁ = p × A₁

где A₁ — площадь поршня, D — его диаметр, p — избыточное рабочее давление.

Если диаметр задан в миллиметрах, а давление — в мегапаскалях, результат сразу получается в ньютонах:

F₁, Н = p, МПа × π × D², мм² / 4

При давлении в барах удобно использовать эквивалентную запись:

F₁, Н = 0,1 × p, бар × π × D², мм² / 4

Это теоретическое усилие. Фактическое будет ниже из-за трения и потерь давления.

Формула усилия при втягивании штока

На обратном ходе эффективная площадь меньше на площадь поперечного сечения штока:

A₂ = π × (D² − d²) / 4

F₂ = p × A₂

или при p в барах, а D и d в миллиметрах:

F₂, Н = 0,1 × p × π × (D² − d²) / 4

Поэтому цилиндр двустороннего действия при одинаковом давлении тянет слабее, чем толкает. Если рабочая операция выполняется на втягивании, диаметр необходимо выбирать именно по F₂.

У цилиндра одностороннего действия из теоретического усилия дополнительно вычитают силу возвратной пружины. Её значение зависит от хода и указывается производителем.

Как учесть коэффициент запаса

Простой способ подбора — сначала умножить полезную нагрузку на коэффициент запаса:

Fрасч = Fнагрузки × k

Для плавного движения без существенной инерции часто принимают k = 1,25–1,5. Для вертикального перемещения, быстрого разгона, переменной нагрузки, неблагоприятных условий или ответственного механизма нужен больший запас, который определяет проектировщик.

Коэффициент не заменяет отдельный расчёт динамики. Если необходимо быстро разогнать массу, к статической силе добавляют инерционную составляющую:

Fин = m × a,

где m — движущаяся масса, кг, а a — ускорение, м/с². При вертикальном подъёме учитывают вес m × g, трение и другие сопротивления. Для механизмов, связанных рычагами, силу на штоке определяют с учётом передаточного отношения и меняющегося угла приложения силы.

Пример расчёта диаметра

Условие: пневмоцилиндр должен толкать деталь с полезным усилием 800 Н. Минимальное давление у цилиндра — 6 бар. Механизм движется плавно, принимаем коэффициент запаса 1,4.

1. Определяем расчётное усилие:

   Fрасч = 800 × 1,4 = 1120 Н.

2. Переводим давление: 6 бар = 0,6 МПа.

3. Находим необходимую площадь поршня:

   A = Fрасч / p = 1120 / 0,6 = 1866,7 мм².

4. Находим диаметр:

   D = √(4 × A / π) = √(4 × 1866,7 / 3,1416) ≈ 48,8 мм.

Ближайший больший стандартный диаметр — 50 мм. Проверим теоретическое усилие цилиндра диаметром 50 мм при 6 бар:

F₁ = 0,6 × π × 50² / 4 ≈ 1178 Н.

По принятой методике цилиндр Ø50 мм обеспечивает требуемые 1120 Н теоретического усилия. Однако запас остаётся небольшим. Если реальное давление может опускаться ниже 6 бар, есть заметное трение или требуется быстрый разгон, нужно повторить расчёт для худшего режима и при необходимости перейти на следующий типоразмер.

Пример расчёта обратного хода

Пусть у того же цилиндра Ø50 мм диаметр штока составляет 20 мм. Теоретическое усилие втягивания при 6 бар:

F₂ = 0,6 × π × (50² − 20²) / 4 ≈ 990 Н.

Это примерно на 16% меньше усилия выдвижения. Точный диаметр штока следует брать из технической документации выбранной серии.

Ориентировочное усилие стандартных диаметров

Теоретические значения на выдвижении при 6 бар:

Значения округлены и не учитывают трение. Перевод в килограмм-силы дан только для наглядности: 1 кгс ≈ 9,81 Н. Проектный расчёт лучше вести в ньютонах.

Что ещё проверить после расчёта усилия

Правильно выбранного диаметра недостаточно. Перед заказом необходимо проверить:

• допустимое давление конкретной модели;
• усилие в рабочем направлении — на выдвижении или втягивании;
• устойчивость штока при длинном ходе и сжимающей нагрузке;
• допустимую боковую нагрузку;
• энергию в конце хода и возможности демпфирования;
• расход воздуха и пропускную способность распределителя;
• тип крепления и присоединительные размеры;
• температуру и качество сжатого воздуха.

Стабильность давления зависит от всей пневмосистемы. Для неё важно правильно подобрать оборудование подготовки воздуха, распределитель, фитинги и штуцеры и трубку подходящего диаметра.

Если требуется выбрать не только диаметр, но и конструкцию, ход, стандарт и крепление, воспользуйтесь пошаговым руководством «Как выбрать пневмоцилиндр для промышленного оборудования».

Частые ошибки при расчёте

1. Использовать давление на выходе компрессора вместо минимального давления у цилиндра.
2. Не учитывать уменьшение площади при втягивании штока.
3. Подбирать диаметр без коэффициента запаса.
4. Считать только вес груза, забывая о трении и ускорении.
5. Выбирать нестандартный диаметр по точному результату вместо ближайшего большего типоразмера.
6. Увеличивать диаметр без проверки расхода: крупный цилиндр потребляет больше воздуха и может двигаться медленно при недостаточной пропускной способности системы.

Расчёт усилия даёт отправную точку для выбора пневмоцилиндра. Окончательное решение принимают после проверки динамики, монтажа и параметров всей пневматической линии. В сложных и ответственных механизмах расчёт следует подтвердить по документации производителя и требованиям проекта.

```
